Materi 3 : Model Entity-Relationship (ERD)

Model Entity-Relationship (ERD)

ERD merupakan suatu diagram yang berisi komponen-komponen himpunan entitas dan himpunan relasi yang dilengkapi dengan atribut-atribut.

Simbol-simbol yang digunakan dalam ERD :

Entity :  Merupakan himpunan objek seperti orang, benda serta lokasi baik abstrak maupun nyata dimana data disimpan, pada umumnya entitas diberi nama dengan kata benda. klasifikasi entity :

- Entity Regular : merupakan entity yang bersifat  umum dan dapat berdiri sendiri. contoh Karyawan

- Entity lemah : Entity yang keberadaannya  tergantung pada entity lain dimana tidak mempengaruhi sistem secara keseluruhan. contoh : Anak Karyawan,
Properti merupakan kumpulan atribut yang menjelaskan entity.
simbol entity :

Atribut :  Sesuatu yang menjelaskan apa sebenarnya yang dimaksud entitas maupun relasi, sehingga sering disebut elemen data dari entitas dan relasi.
simbol atribut :

contoh atribut mahasiswa :

Relasi : Merupakan suatu hubungan yang terjadi antar himpunan entitas dimana relasi biasa diberi nama dengan kata kerja.

simbol relasi

contoh : Relasi antara himpunan entitas mahasiswa dan himpunan

entitas kuliah.

LINK : Sebagai penghubung antara himpunan relasi dengan himpunan entitas dan himpunan entitas dengan atributnya.
simbolnya :

ERD menurut Chen

1. One to one (1:1)

contoh:

 2. One to many (1:M, 1:N)

contoh :

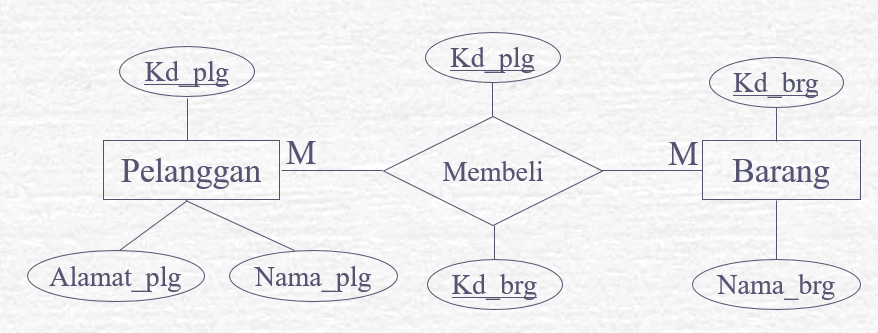

3. Many to many (M : M, N : N)

Tahapan pembuatan E-R :

Langkah-langkah teknis yang diambil dalam menghasilkan ERD :

1. Mengidentifikasi dan menetapkan seluruh himpunan entitas yang akan terlibat.
2. Menentukan atribut-atribut key dari masing-masing himpunan entitas .
3. Mengidentifikasi dan menetapkan seluruh himpunan relasi diantara himpunan entitas yang ada beserta foreign key.
4. Menentukan derajat / kardinalitas relasi untuk setiap himpunan relasi.
5. Melengkapi himpunan entitas dan himpunan relasi dengan atribut-atribut deskriptif (non key)

Sekian semoga bermanfaat
